Inspección de nube de puntos

Software líder para la inspec­ción de nubes de pun­tos en 3d

Metrolog es la ref­er­en­cia para la inspec­ción de nubes de pun­tos en 3D. No sólo acel­era el pro­ceso de inspec­ción y gana en tiempo de inspec­ción de rendimiento, sino que tam­bién con­tribuye a aumen­tar la pre­cisión de la medición y a reducir el rec­hazo. Los potentes y robus­tos algo­rit­mos de Metrolog para mane­jar los datos de las nubes de pun­tos escaneadas dan como resul­tado una mejor cal­i­dad y pro­duc­tivi­dad den­tro de su pro­ceso de fabricación.

Aunque la cal­i­dad de los escáneres tridi­men­sion­ales ha mejo­rado mucho en los últi­mos años y se emplean a una escala cada vez mayor para una adquisi­ción de pun­tos más ráp­ida para piezas o apli­ca­ciones en las que los sis­temas de medición por con­tacto no pueden hac­erlo, siguen pro­ducién­dose inevita­bles errores de medición en las nubes de pun­tos. Nuestro obje­tivo es respon­der a este desafío crítico apor­tando más pre­cisión a los sis­temas de esca­neo 3D y ayu­dar a obtener una visión más pro­funda de la inspec­ción de las nubes de puntos.

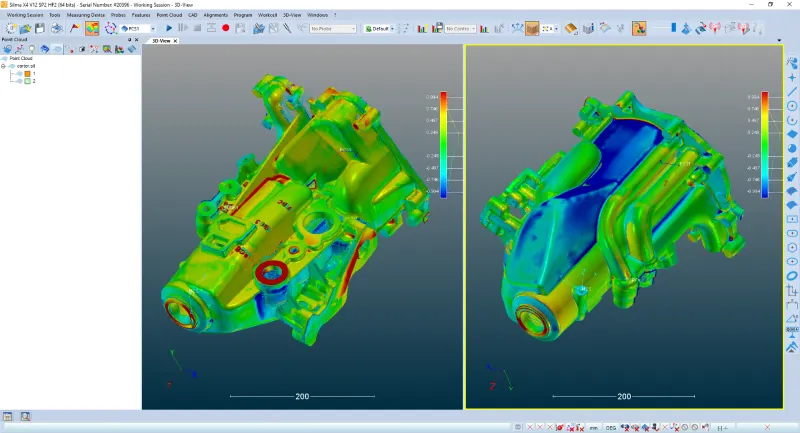

Inspección de nube de puntos 1

Desbloquee todo el poten­cial de su pro­ceso de inspec­ción de nubes de pun­tos con el soft­ware de proce­samiento de esca­neo 3d más robusto y pre­ciso de la industria.

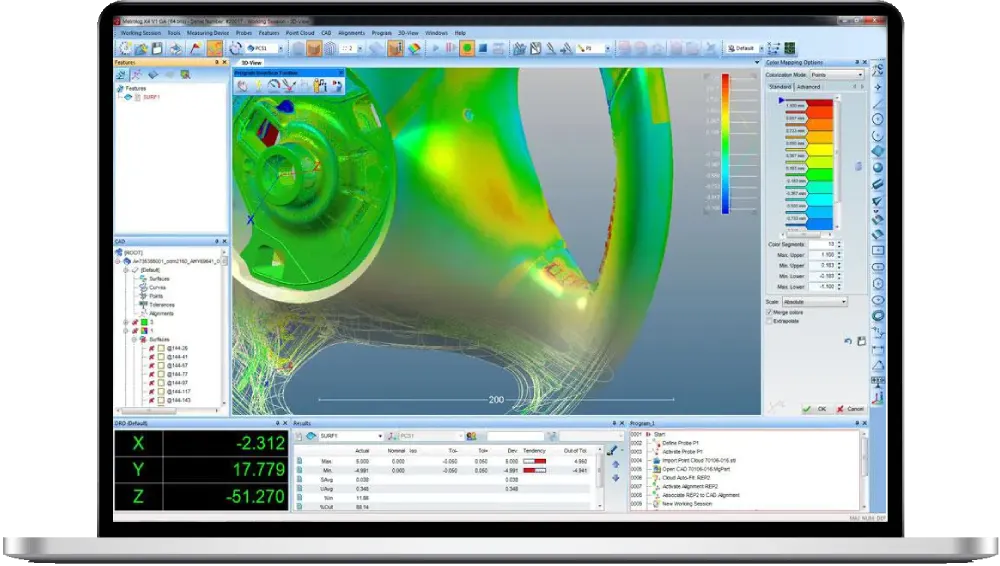

Inspección de nube de puntos 2

¿Por qué ele­gir Metrolog para su inspec­ción de nubes de pun­tos en 3D?

  • Incomparable con­junto de her­ramien­tas de adquisi­ción, proce­samiento y análi­sis de nubes de pun­tos en 3D, que le per­miten solu­cionar y pre­venir prob­le­mas en la fase ini­cial del pro­ceso de fabricación.
  • Escaneo y con­trol de cal­i­dad total­mente inte­grado y sin prob­le­mas para todas las CMM/​ robots y la última tec­nología de medición óptica en 3D disponible en el mercado.
  • Visualización y cál­culo en tiempo real de los resul­ta­dos de las mediciones en curso para super­visar la inspec­ción: todas las car­ac­terís­ti­cas y resul­ta­dos de los elementos.
  • Capacidad avan­zada para recoger y realizar un análi­sis com­pleto de los datos de las nubes de pun­tos 3D más pesadas sin dañarlas.
  • Extracción de ele­men­tos de nubes de pun­tos reales basada en el cumplim­iento de la norma ASME Y14.5 e ISO 1101 GD&T
Inspección de nube de puntos 3

Un completo juego de herramientas

El con­junto de her­ramien­tas más com­pleto y fácil de usar para com­parar for­mas y per­files (pieza frente a pieza y pieza frente a CAD), desta­cando las áreas que están fuera de tol­er­an­cia. También incluye las capaci­dades de análi­sis GD&T a mayor escala del mercado.

Inspección de nube de puntos 4

Proyección directa

Análisis rápido y pre­ciso de las Nubes de Puntos usando una proyec­ción directa sobre el archivo CAD de la pieza. La proyec­ción se basa en el mod­elo polinómico y no en el mal­lado aproximado.

Inspección de nube de puntos 5

Inspección de elementos

Amplio con­junto de fun­ciones de inspec­ción de super­fi­cie y ele­men­tos para el con­trol total del dis­eño de la cal­i­dad de la super­fi­cie. Realiza una extrac­ción de ele­men­tos fiable y un rápido color map­ping, direc­ta­mente desde los datos de su escáner.

Inspección de nube de puntos 6

Ajuste de nubes con el CAD

Funciones de alin­eación pre­cisas y fáciles de usar, tal como opti­miza­ciones. Múltiples solu­ciones disponibles para el alin­eamiento de nubes y CAD: autoa­juste, mejor ajuste, ajuste man­ual o ajuste de nube a nube.

Inspección de nube de puntos 7

Herramientas de informes

Análisis dimen­sional man­ual o basado en pro­gra­mas con gen­eración de informes fáciles de inter­pre­tar e inter­ac­tivos que per­miten una ráp­ida toma de decisiones.

Inspección de nube de puntos 8

Fácil programación

No es nece­sario ser un experto en pro­gra­mación. El con­trol de cal­i­dad de los pro­duc­tos finales fab­ri­ca­dos y ensam­bla­dos puede realizarse medi­ante téc­ni­cas autom­a­ti­zadas accesibles.

Inspección de nube de puntos 9

Preparado para Múltiples sensores

Ofrecemos un extenso kit de retro­fit adapt­able a cualquier máquina de medición 3D y capaz de inte­grar la may­oría de los sen­sores ópti­cos exis­tentes en el mercado.

Inspección de nube de puntos 10

Aplicación gratuita de i‑Viewer

Colabore e inter­cam­bie dinámi­ca­mente sus datos de nubes de pun­tos con su equipo de inge­niería uti­lizando la apli­cación i‑Viewer: com­parta fácil­mente los resul­ta­dos de su inspec­ción con clientes, socios o subcontratistas.

Vea cómo nues­tra expe­ri­en­cia puede abor­dar sus desafíos más críti­cos de inspec­ción 3d más rápido que nunca.

Características prin­ci­pales

Inspección de nube de puntos 11

Flujo de trabajo sin problemas e interfaz fácil de usar

  • Estimación de la cal­i­dad de la pieza según la super­fi­cie en mm² (cál­culo de área)
  • Interfaz de usuario total­mente per­son­al­iz­able para adap­tarse a las pref­er­en­cias de tra­bajo del oper­ador, el tipo de dis­pos­i­tivo uti­lizado y el tipo de medición
  • Orientación automática de la vista durante la adquisi­ción de datos
  • Múltiples ven­tanas de infor­ma­ción (posi­ción y resultados)
  • Simple, fun­cional y potente edi­tor de informes
  • Disponible en 19 idiomas, que puedes acti­var sobre la marcha.
Inspección de nube de puntos 12

Procesamiento de nubes de puntos

  • No hay límite en cuanto a la importación de nubes de puntos
  • Adquisición ráp­ida, mejor ajuste, alineación
  • Datos de pun­tos inco­her­entes, ruido y elim­i­nación de val­ores atípicos
  • Nube de pun­tos y fil­trado de múlti­ples elementos,
  • Fusión de nubes de pun­tos, suavizado
  • Exportación de la malla de nubes de puntos
  • Múltiples solu­ciones para el ajuste de nubes a CAD: Autofit, Best fit, Ajuste rápido, o incluso ajuste de nube a nube
  • Muchas y potentes fun­ciones de extrac­ción disponibles, así como múlti­ples estrate­gias depen­di­endo del tipo de pieza.
Inspección de nube de puntos 13

Generación de malla

  • Varias fun­ciones de malla (2D, 3D, error de desviación)
  • Relleno de agu­jeros a lo largo de las curvaturas
  • Coloreado de la malla
  • Malla a lo largo de la curvatura
  • Mallado restric­tivo
  • Eliminación del ruido de la medición
  • Simplificado de la malla, reduc­ción de polígonos
  • Optimización para el análi­sis de ele­men­tos finitos
  • Deformación de la forma global 3D.
Inspección de nube de puntos 14

Inspección 3D

  • Comparación de super­fi­cie o contorno
  • Mapeo de color con escalas variables
  • Edición detal­lada de la eti­queta en pun­tos particulares
  • Asistente de adquisi­ción manual
  • Ventanas de acción única para medir/​definir/​construir
  • Extracción de ele­men­tos y apli­cación automática de la tol­er­an­cia geométrica
  • Sistema de com­para­ción entre los pun­tos de las nubes y el CAD (color mapping)
  • Tratamiento fácil de enrases y holguras
  • Midiendo el espe­sor del material.
Inspección de nube de puntos 15

Preparación de CAD y prototipos rápidos

  • La extrac­ción de la mejor forma para la recon­struc­ción de la super­fi­cie más fácil
  • Cálculo de la sección

Formatos de importación: archivos nom­i­nales CAD comunes como CATIA V5, IGS, STEP, VDA, SET, Pro‑E, Unigraphics, NX

Exportación: Todos los for­matos posi­bles del mercado.

Inspección de nube de puntos 16

Una base fiable

El desar­rollo nativo de Metrolog EVO 64-​bit multi-​core favorece el rendimiento supe­rior de los sis­temas infor­máti­cos actuales. El soft­ware está opti­mizado para mane­jar fácil­mente con­jun­tos de datos den­sos y de gran vol­u­men para facil­i­tar no sólo la adquisi­ción de nubes de pun­tos sino tam­bién el proce­samiento rápido.

La arqui­tec­tura de soft­ware de X4 pro­por­ciona la capaci­dad de:

  • Importar y manip­u­lar enormes archivos CAD y ensamblajes
  • Importar o adquirir grandes nubes de pun­tos que puedan ser fácil­mente visu­al­izadas y manipuladas
  • Realiza una extrac­ción de ele­men­tos fiables y un rápido color map­ping, direc­ta­mente desde los datos de tu escáner
  • La posi­bil­i­dad de reducir con­sid­er­able­mente el tiempo de con­ver­sión o proyec­ción al uti­lizar grandes con­jun­tos de datos (SDAC, nubes de puntos…).
