GD&T-Analyse

Geometrische dimensionierung und tolerierung

Effektive Kommunikation und konsistente Messungen über alle Ingenieurdisziplinen und Prozesse hinweg sind grundlegend für die Entwicklung und Herstellung von Produkten höchster Qualität. GD&T ist entscheidend für die Erreichung dieser Ziele.

Als Werkzeug wurde GD&T in den letzten Jahrzehnten in der Automobil-, Luft- und Raumfahrtindustrie, der Elektronik, dem kommerziellen Design und anderen Fertigungsindustrien zur Verbesserung der Produktqualität eingesetzt. Seine Verwendung hat mit dem Übergang der Industrie von mechanischen Zeichnungen zum digitalen Design zugenommen.

GD&T stellt sicher, dass die Teile passen und richtig funktionieren. Es ist eine symbolische Sprache, um die Designabsicht perfekt zu erfassen.

GD&T-Analyse 1

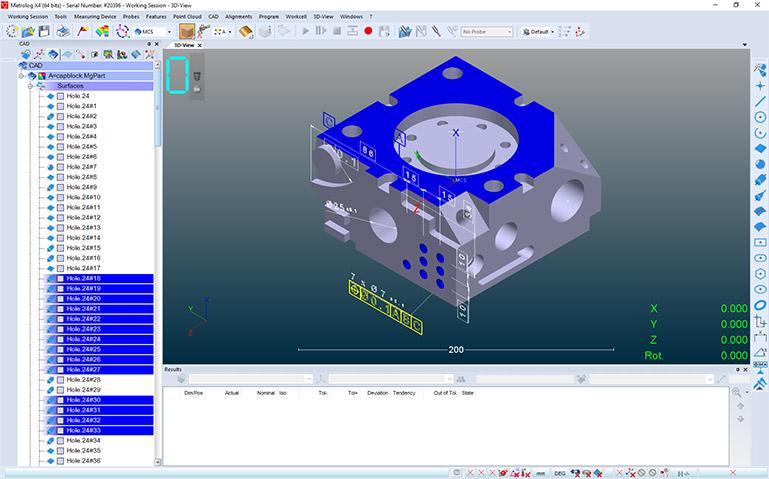

Verwaltung der komplexität von teilen mit der metrolog x4 GD&T-engine

Wie GD&T ihre qualitätskontrolle verbessern kann

Immer mehr GD&T ist derzeit in CAD-Dateien mit Product Manufacturing Information (PMI) eingebettet. Qualitätsingenieure müssen nicht nur auf diese Datensätze zugreifen, sondern auch die technische Absicht entschlüsseln. Darüber hinaus entwickeln sich die internationalen GD&T-Standards ständig weiter und bieten Raum für Interpretationen und kostspielige Fehler.

Unsere Metrolog X4 Software bietet einen umfassenden Satz von GD&T-Tools, um den Benutzer auf intelligente Weise durch einen effektiven Arbeitsablauf zu führen, der ein genaues Verständnis des Zustands des Teils, möglicher Fehlerquellen in Baugruppen durch gleichzeitiges Arbeiten mit vielen Ergebnissen und die Gewinnung eindeutige und brauchbarer Informationen aus der Analyse ermöglicht.

Der praktische Ansatz von fortschrittlichen Algorithmen und Berechnungsmethoden macht GD&T für vielbeschäftigte Ingenieure, die viele andere Aufgaben haben, oder Benutzer ohne umfassende GD&T-Kenntnisse leicht zu beherrschen.

Sicherstellen der Widerholbarkeit von Inspektionen

Metrolog X4 unterstützt derzeit die folgenden mit PMI eingebetteten CAD-Dateien:

GD&T-Analyse 12
GD&T-Analyse 13
GD&T-Analyse 14
GD&T-Analyse 15

Erhöhung der Produktionsraten

Metrolog X4 verfügt über eine GD&T-Engine zur Bearbeitung der komplexesten Fälle in Rekordzeit.

NIST-PTB-zertifizierte Ergebnisse geben Ihnen die Sicherheit, genau und schnell zu inspizieren. Mit den Funktionen von Metrolog X4 können Sie zuverlässige und stabile Inspektionen mit vollständiger Rückverfolgbarkeit während des gesamten Prozesses gestalten.

Die Metrolog X4-Engine ermöglicht das Löschen von Zwischenschritten; der Bediener muss nicht mehr wissen, welcher Algorithmus oder welche Einschränkungen auf ein solches Merkmal oder einen solchen Bezugspunkt angewendet werden müssen. Metrolog X4 behandelt es automatisch in Bezug auf die Standardanforderungen. Bei der Auswertung eines GD&T in Metrolog X4 wird automatisch ein Bezugsrahmen für den Bezugspunkt (DRF) erstellt; die Freiheitsgrade werden je nach DRF automatisch ausgewählt, wodurch mögliche Fehler durch abweichende Interpretationen vermieden werden. Die Optimierung wird auch in Abhängigkeit von der Form der Toleranzzone durchgeführt.

GD&T-Analyse 16

Stellen Sie sicher, dass alle Aspekte der Fertigung, von der Konstruktion bis zur Endkontrolle, ihr volles Potenzial zur schnellen und kostengünstigen Herstellung guter Teile ausschöpfen.

Reduzierung von Ausschuss und Nacharbeit

Metrolog X4 bietet erstaunliche GD&T-Berichtsfunktionen:

  • Tabellarische Ergebnisse mit numerischen Werten, Go No Go-Zustände…
  • Grafische Ansichten mit Beschriftungen, die die Ergebnisse der GD&T-Berechnung neben der GDT-Zeichnung darstellen…
  • Zusätzlich bieten viele spezielle Detailansichten zur Veranschaulichung der GD&T-Ergebnisse. Diese Detailansichten sind lesbar und sehr nützlich für den Maschinenbediener, um ihm zu zeigen, wo, warum und wie er die Korrektur an seiner Produktionsmaschine einrichtet bzw. einstellt.

Der Metrolog X4 GD&T Engine kann sowohl ASME- als auch ISO-Normen verarbeiten.
