Optimieren Sie Ihre Qualitätskontrolle mit der GD&T-Analyse
- Vollständige GD&T-Analyse gemäß ISO 1101 und ASME Y14.5.
- Automatische Erkennung kritischer Toleranzen für eine verbesserte Qualitätskontrolle.
GD&T: Sicherstellung der Konformität der Teile
Eine wesentliche Grundlage für die Produktqualität
Effektive Kommunikation und konsistente Messungen über alle Bereiche und Prozesse des Ingenieurwesens hinweg sind für die Entwicklung und Herstellung von Produkten höchster Qualität von grundlegender Bedeutung. Geometrische und dimensionale Toleranzen, GD&T, sind unerlässlich, um diese Ziele zu erreichen.
Ein Standard, der von den großen Industrien übernommen wurde
Als Werkzeug wurde GD&T in den letzten Jahrzehnten in der Automobilindustrie, der Luft- und Raumfahrt, der Elektronik, dem Industriedesign und anderen Fertigungsindustrien eingesetzt, um die Produktqualität zu verbessern. Ihr Einsatz hat sich mit dem Übergang der Industrien vom mechanischen Zeichnen zum digitalen Design weiterentwickelt.
Eine Sprache, um sicherzustellen, dass die Münzen richtig funktionieren
GD&T sorgt dafür, dass die Teile zusammenpassen und richtig funktionieren. GD&T ist eine symbolische Sprache, mit der die Absicht des Designs vollständig erfasst werden kann.
Wie GD&T Ihre Qualitätskontrolle verbessern kann
Immer mehr GD&T werden heute in CAD-Dateien zusammen mit Informationen über die Herstellung der Produkte (PMI) integriert. Qualitätsingenieure müssen nicht nur auf diese Datensätze zugreifen, sondern auch dieAbsicht des Designs entschlüsseln. Darüber hinaus entwickeln sich die internationalen GD&T-Standards ständig weiter, was Interpretationsmöglichkeiten und kostspielige Fehler mit sich bringt.
Unsere Metrolog X4 Software bietet einen kompletten Satz anGD&T Werkzeugen, um den Benutzer intelligent durch einen effizienten Arbeitsablauf zu führen, mit einem genauen Verständnis des Zustands des Teils: mögliche Quellen von Stapelfehlern in Baugruppen durch gleichzeitiges Arbeiten mit vielen Ergebnissen, und durch das Erhalten von präzisen und verwertbaren Informationen aus der Analyse.
Diepraktische Anwendung fortgeschrittenerAlgorithmen und Berechnungsmethoden macht GD&T für vielbeschäftigte Ingenieure mit vielen Verantwortlichkeiten oder für Anwender, die GD&T nicht so gut beherrschen, leicht beherrschbar.
Wie GD&T Ihre Qualitätskontrolle verbessern kann
Erhöhung der Produktionsrate
Metrolog X4 verfügt über eine GD&T Verarbeitungsmaschine, um selbst die komplexesten Fälle in Rekordzeit zu bearbeiten.
NIST-PTB zertifizierte Ergebnisse geben Ihnen das nötige Vertrauen, um präzise und schnelle Inspektionen durchzuführen. Die Funktionen von Metrolog X4 ermöglichen es Ihnen, zuverlässige und konsistente Inspektionen mit vollständiger Rückverfolgbarkeit während des gesamten Prozesses zu erstellen.
Die Metrolog X4 Engine macht Zwischenschritte überflüssig, so dass der Bediener nicht mehr wissen muss, welcher Algorithmus oder welche Beschränkungen auf welche Merkmale oder Daten angewendet werden müssen. Metrolog X4 wird diese automatisch in Übereinstimmung mit der Norm verarbeiten. Während derAuswertung eines GD&T in Metrolog X4 wird automatisch ein Referenzrahmen (DRF) erstellt; die Freiheitsgrade werden automatisch basierend auf dem DRF ausgewählt, wodurch mögliche Fehlinterpretationen durch den Anwender vermieden werden. Die Optimierung erfolgt auch in Abhängigkeit von der Form des Toleranzfeldes.
Reduzierung von Ausschuss und Vereinfachung von Korrekturmaßnahmen
Metrolog bietet erstaunliche GD&T-Berichtsfunktionen: Ergebnisse von Tabellen mit numerischen Werten, Go-No-Go Berichte...

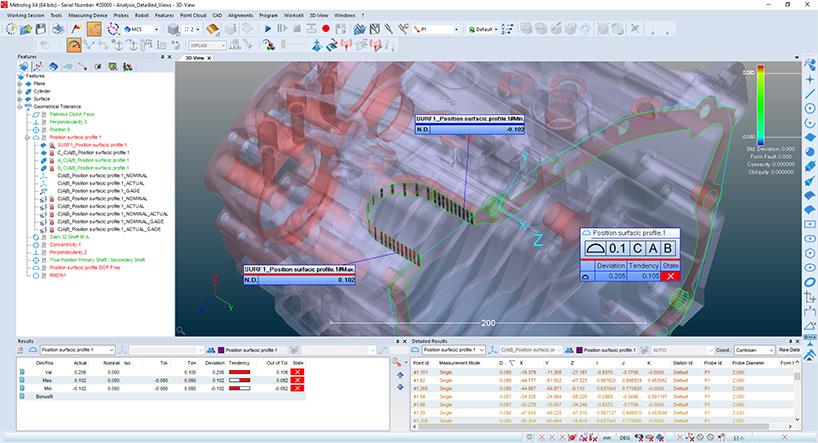

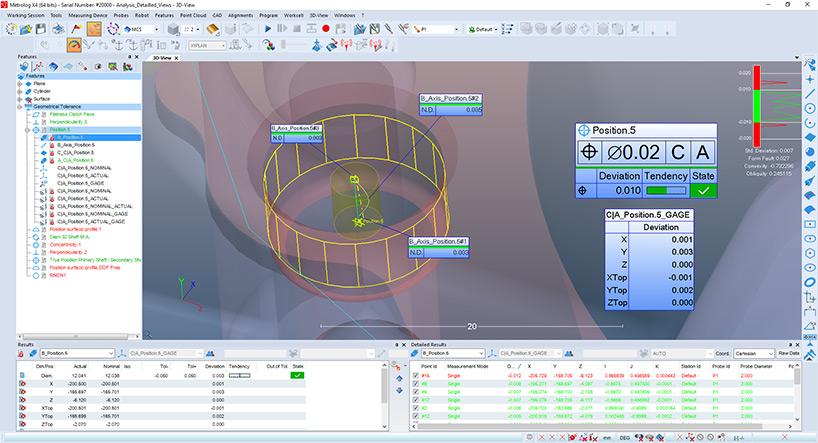

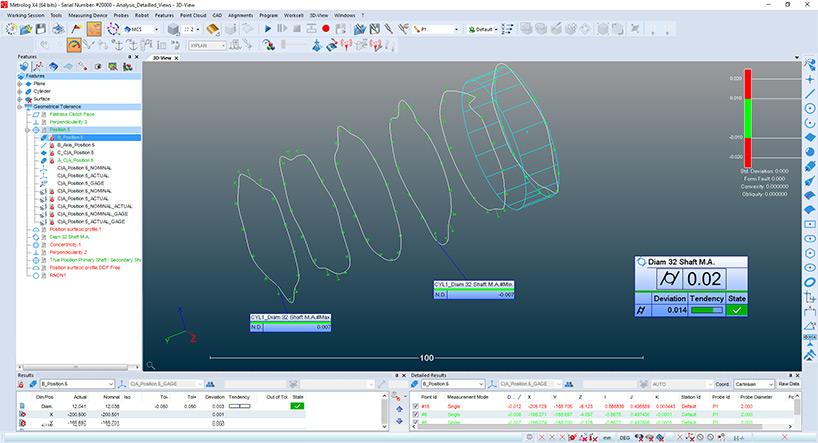

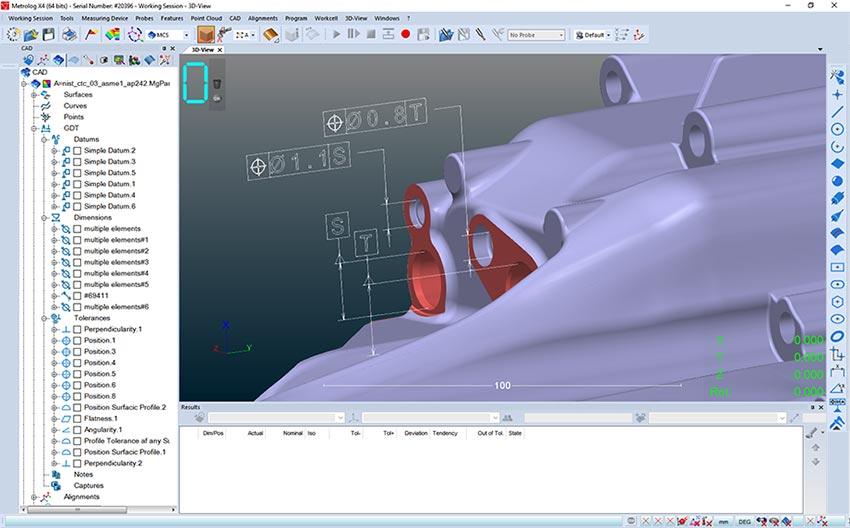

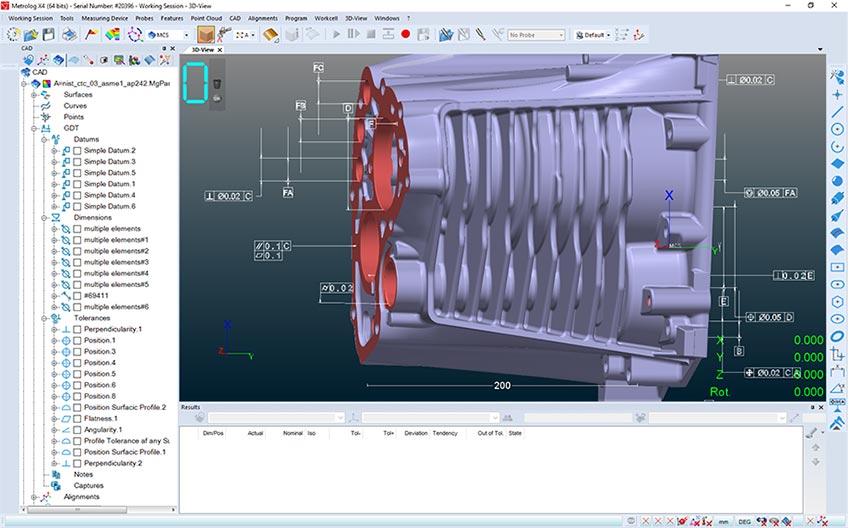

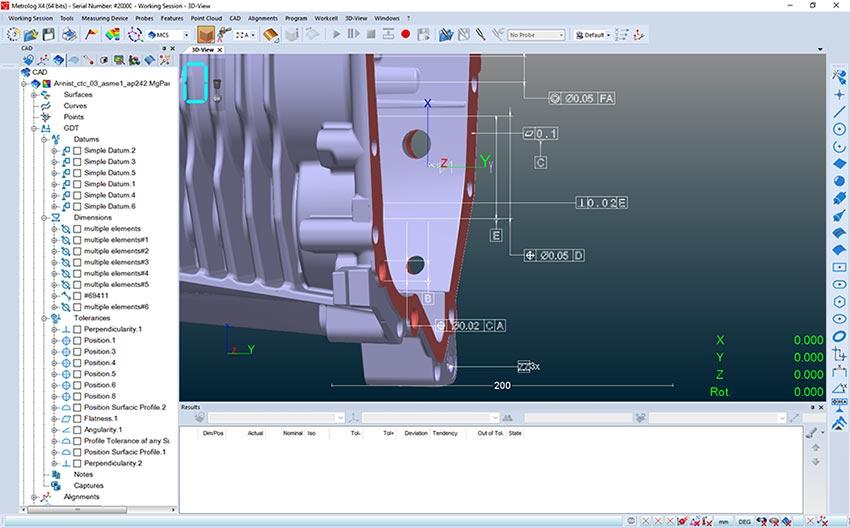

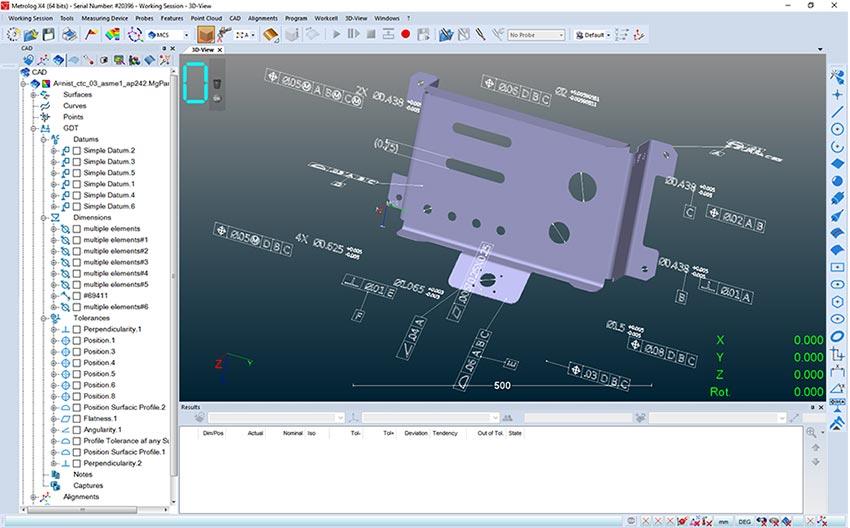

Grafische Ansichten mit Beschriftungen der Ergebnisse der GD&T-Berechnung neben der GD&T-Kartusche... Stellen Sie außerdem zahlreiche dedizierte Detailansichten zur Verfügung, um die Ergebnisse der GD&T zu veranschaulichen. Diese Detailansichten sind gut lesbar und sehr nützlich für die Maschinenbediener, um ihnen zu zeigen, wo, warum und wie die Korrektur an ihrer Produktionsmaschine eingestellt/angepasst werden muss.
Der Metrolog GD&T Motor ist konform und auf dem neuesten Stand mit ASME und ISO Standards.
